一、概述
適用于干油集中潤滑系統中向電動潤滑泵貯油桶內充填潤滑脂的活塞式電動加油泵。該泵為內藏式柱塞容積泵，采用減速電機直接帶動偏心輪回轉，帶動拉桿往復運動，實現吸壓油功能，運轉平穩，輸出壓力高，設有出口過濾裝置。
二、技術參數
|
型號
|
公稱壓力 MPa
|
加油量 L/min
|
電動機功率 kw
|
貯油桶容積 L
|
重量 Kg
|
|
DJB-H1.6
|
4
|
1.6
|
0.37
|
200
|
90
|
使用介質為錐入度不低于 265(25 ℃，150g)1/10mm 的潤滑脂和粘度等級大于 N68 的潤滑油。

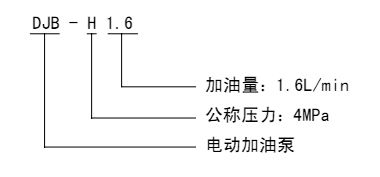

三、型號說明

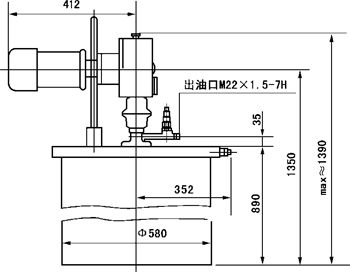

四、外形尺寸
五、工作原理
由水平安裝的減速電機驅動偏心輪回轉，帶動滑塊、拉桿上下往復運動，由活塞內部及管帽內單向閥的作用完成 吸壓油過程，經輸油膠管向外送出。
六、使用說明
1、使用前先擰開殼體上方的螺塞加入 50 號機械油至規定油標液位。
2、輸送的介質必須干凈，質地均勻，并在規定的牌號范圍內。
3、應定期清洗出口處的過濾網。
4、不許在桶內無油的情況下空運轉。
5、電機減速機初用三個月必須從排氣塞孔補充適量的 3# 二硫化鉬潤滑脂，以后每隔四個月補充一次。
七、訂貨須知
該泵可實現全自動控制，還可安裝油位發訊裝置，訂貨時必須在合同中另行注明 |
